[Tutorial] Conversor de Pinball Action a Jamma
« en: 18 de Enero de 2014, a las 20:03 horas »
Buenas, recientemente he adquirido una placa de Tecfri del juego Pinball Action al compañero Marcos75, como no es una placa jamma logicamente me hacía falta construir un adaptador. Gracias nuevamente a Marcos75 que me ofreció un conector de pines hembra y un molex para su construcción pude realizar este adaptador en un tiempo record.

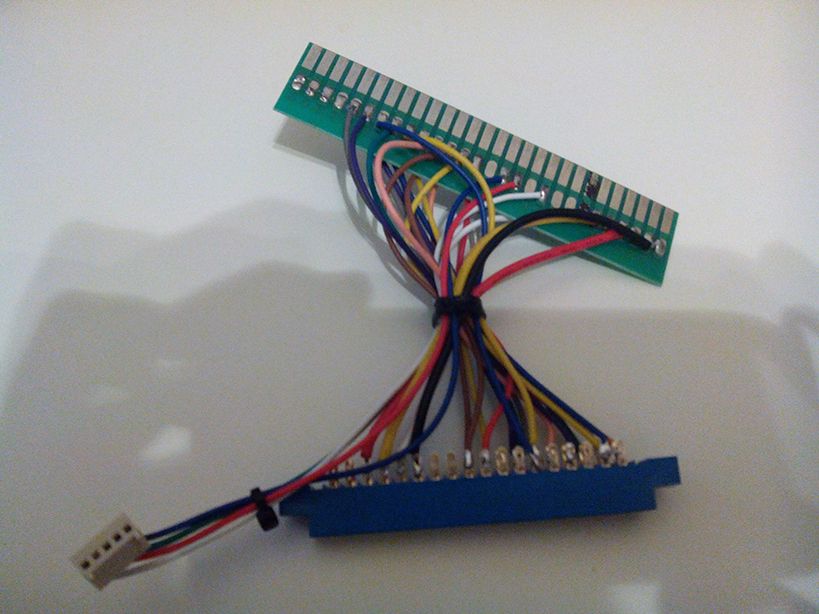

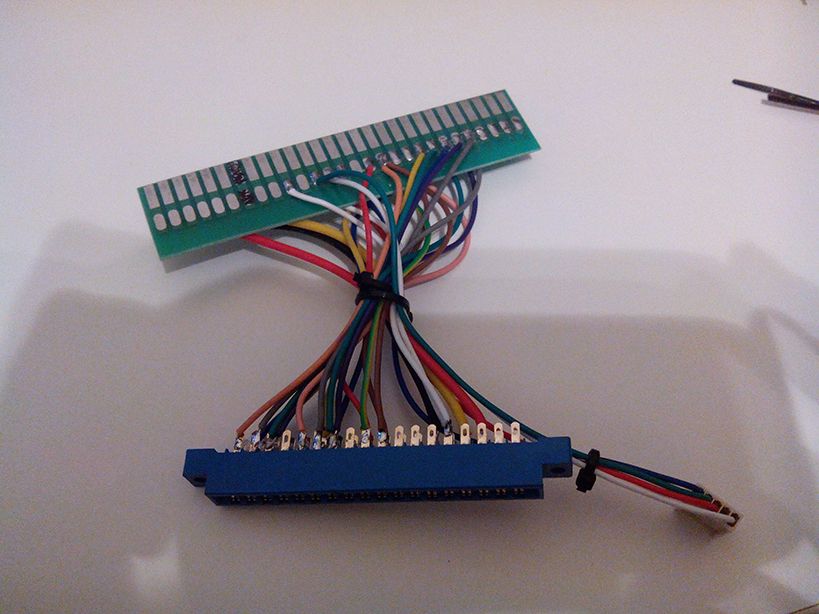

Finalmente y tras fabricarme el adaptador, os dejo la configuración que utilicé por si le fuera util a alguien y quiere utilizarla.

Os comento basicamente lo que he hecho: este juego usa 4 botones (flipper izquierdo, flipper derecho, lanzar bola y agitar mueble), como me gustaría que los controles se ciñeran al standard jamma (palanca y 3 botones), he puenteado el botón de lanzar bola con el de Start (que sólo se usa una vez en toda la partida), con lo que los 3 botones restantes ya los podemos mapear normalmente a los 3 botones jamma. Adicionalmente, también está mapeado el flipper izquierdo con la dirección izquierda de la maneta y el flipper derecho con la dirección derecha (esta configuración se usa bastante en los pinball de consola).

Sin mas, os dejo con el pinout del pinball action y mi correspondiente conversión.

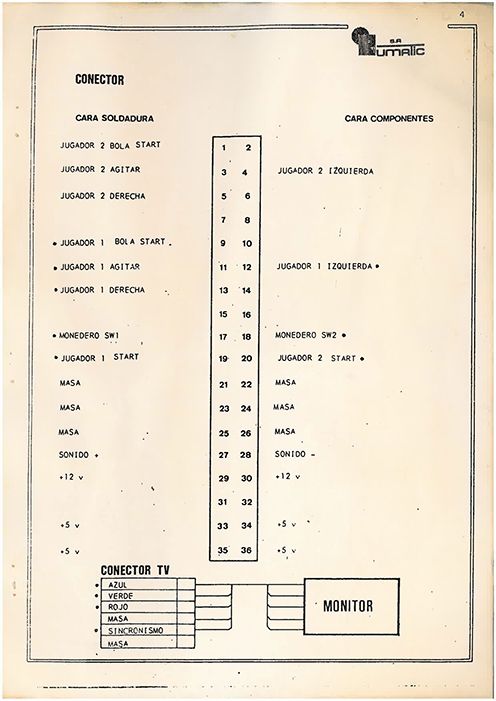

Nota: En vez de seguir la numeración de la foto, los pines del conector hembra los he nombrado comenzando con el 1 por cada cara.

Pinball Action (Lado Componentes)Jamma
Pin 2 (J2 Izquierda)Pin X (J2 Izquierda)+Pin Z (J2 Botón 1)
Pin 6 (J1 Izquierda)Pin 20 (J1 Izquierda)+Pin 22 (J1 Botón 1)
Pin 9 (J2 Moneda)Pin T (J2 Izquierda)
Pin 10 (J2 Start)Pin U (J2 Start)
Pin 13 (Masa)Pin 1 (Masa)
Pin 14 (Sonido -)Pin L (Sonido -)
Pin 15 (+12v)Pin 6 (+12v)
Pin 16 (+5v)Pin 3 (+5v)
Pinball Action (Lado Soldaduras)Jamma
Pin 1 (J2 Bola Start)Pin U (J2 Start)
Pin 2 (J2 Agitar)Pin b (J2 Boton 3)
Pin 3 (J2 Derecha)Pin Y (J2 Derecha)+Pin a (J2 Botón 2)
Pin 5 (J1 Bola Start)Pin 17 (J1 Start)
Pin 6 (J1 Agitar)Pin 24 (J1 Botón 3)
Pin 7 (J1 Derecha)Pin 21 (J1 Derecha)+Pin 23 (J1 Botón 2)
Pin 9 (J1 Moneda)Pin 16 (J1 Moneda)
Pin 10 (J1 Start)Pin 17 (J1 Start)
Pin 14 (Sonido +)Pin 10 (Sonido +)
Pinball Action (Molex)Jamma
Pin 1 (Azul)Pin 13 (Azul)
Pin 2 (Verde)Pin N (Verde)
Pin 3 (Rojo)Pin 12 (Rojo)
Pin 5 (Sincronismo)Pin P (Sincronismo)
